プロの動きを可視化するバーチャルトレーニングサービス

ナップ溶接ナップ溶接

導入のご検討・ご相談

VIRTUAL
TRAINING
SERVICE

プロの動きを可視化するバーチャルトレーニングサービス

01ABOUT

VR技術を活用することで、
現実における溶接技術の
習得の難しさを解決する、
バーチャルトレーニングサービス

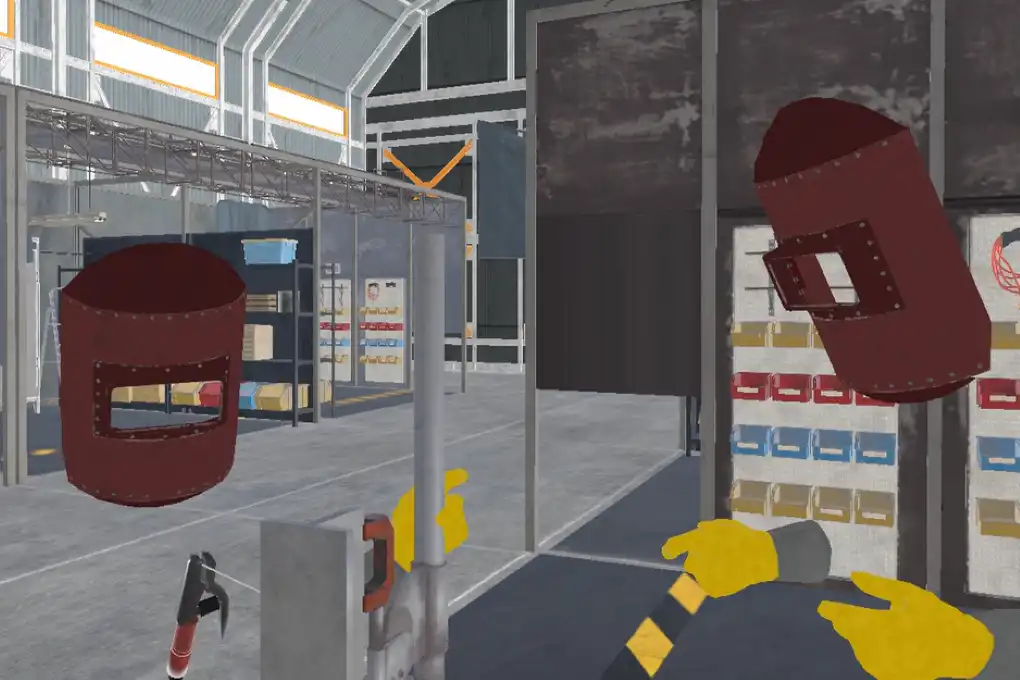

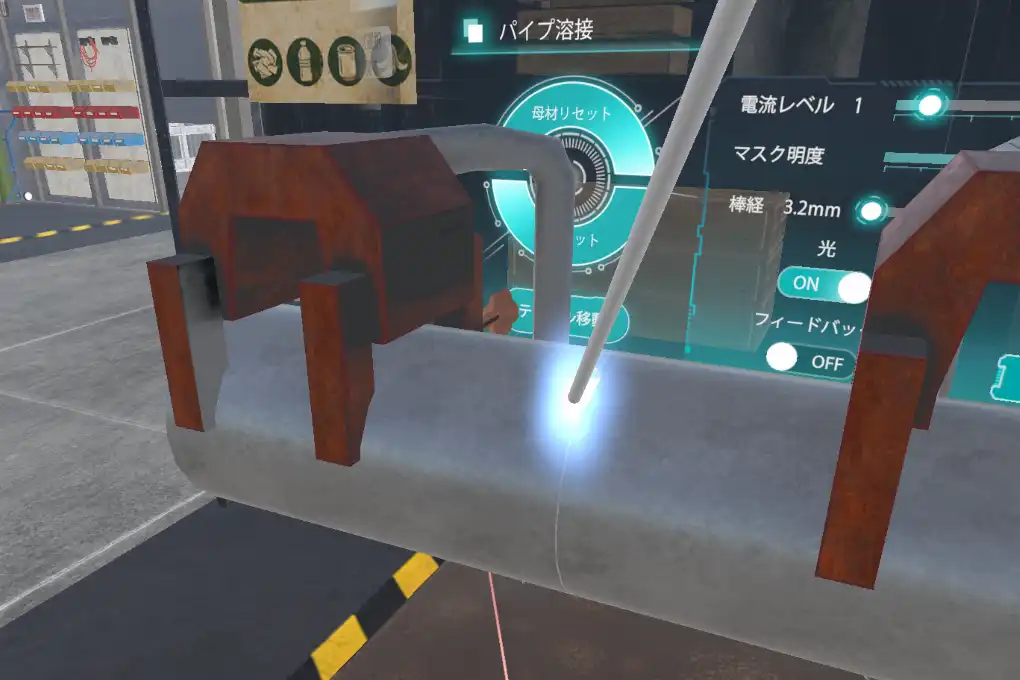

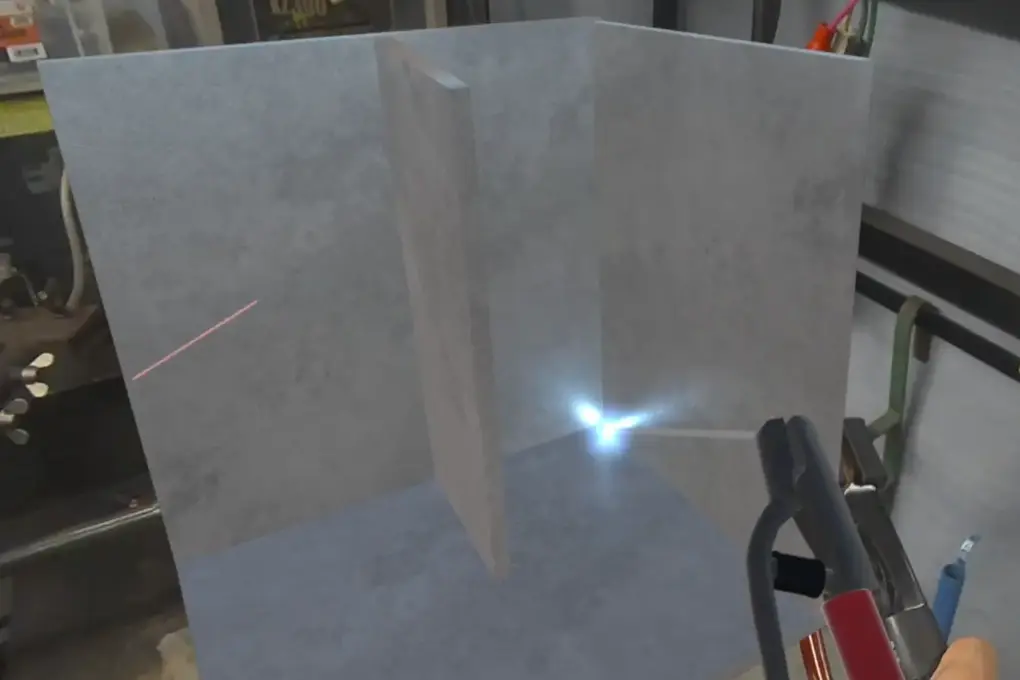

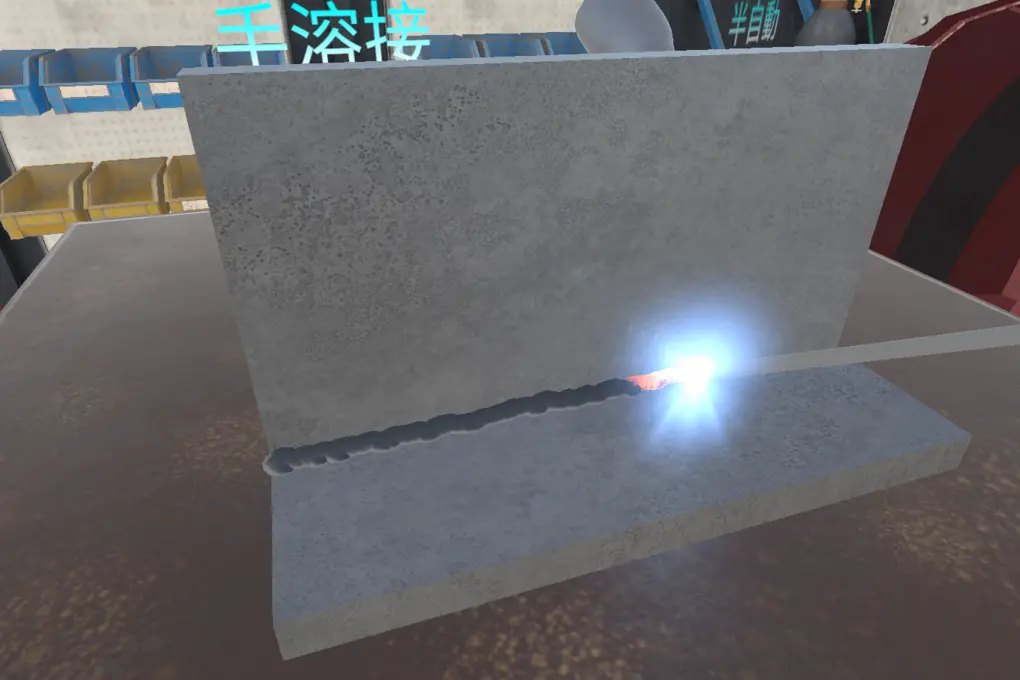

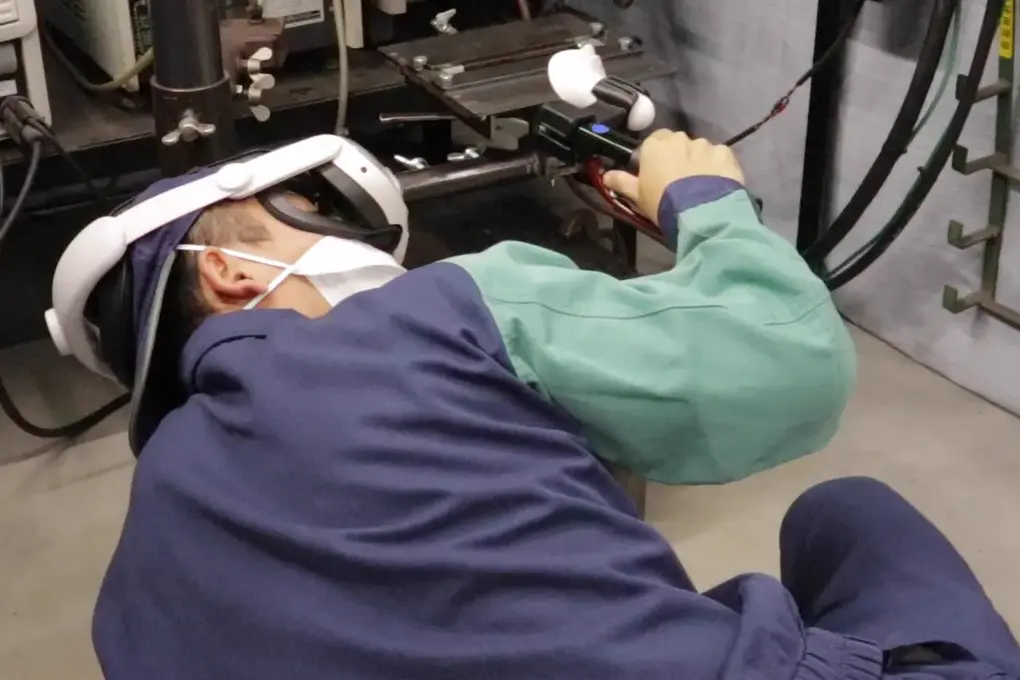

バーチャル上に溶接熟練者の動きを3Dモデルを使って再現し、その動きを真似て体の動かし方に慣れることで、時間や場所、言語を問わず、研修生が現実よりも早く溶接技術を習得できるようになります。

研修現場の課題

PROBLEM 01

光が明るすぎて
手元が見えない…

手元がはっきり
見える状態で練習できる

PROBLEM 02

熟練者の頭や手で
見たい部分が遮られてしまう…

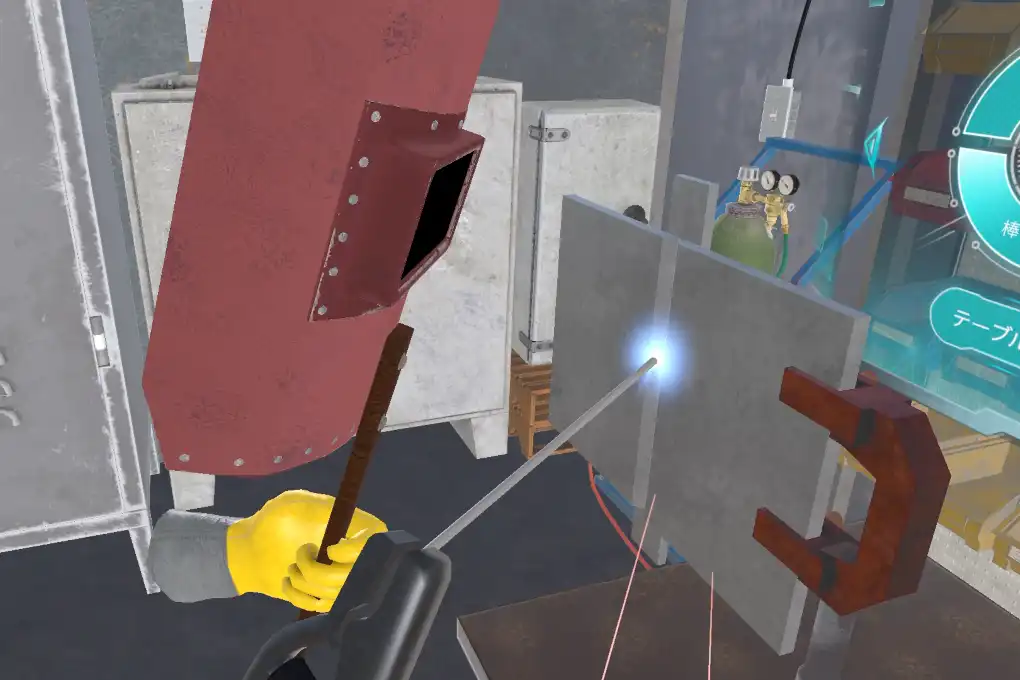

熟練者そのものの目線で
しっかり学べる

PROBLEM 03

練習すればするほど
機材にお金がかる…

費用を気にせずいつでも
どこでも練習できる

PROBLEM 04

上達の過程がわかりにくい…

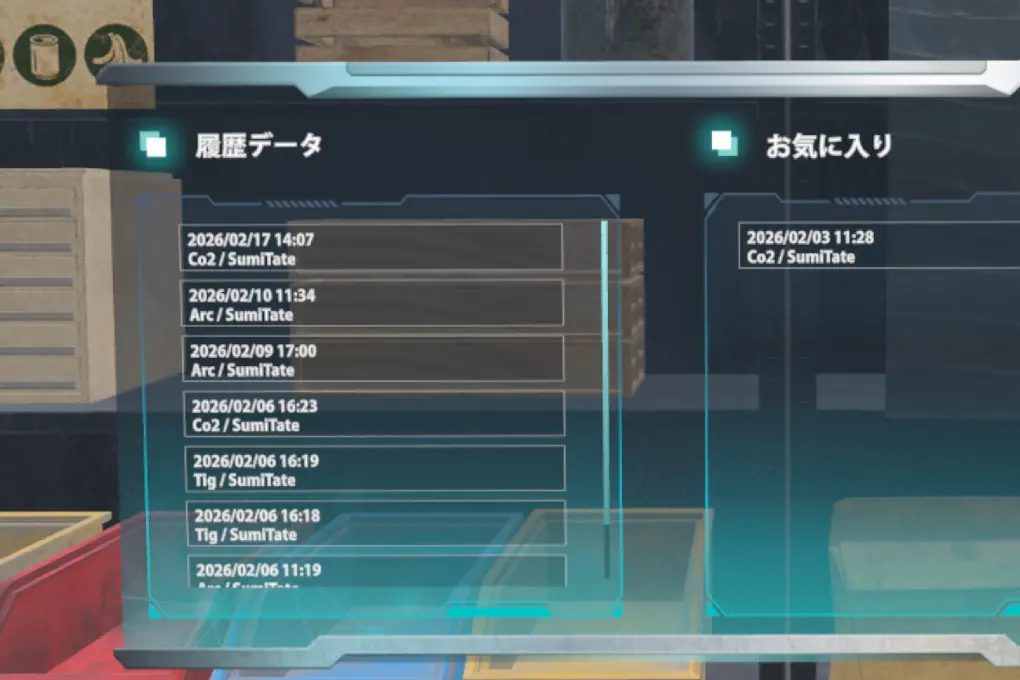

レポート機能で
研修生の進捗を確認できる

02SPEC / PRICE

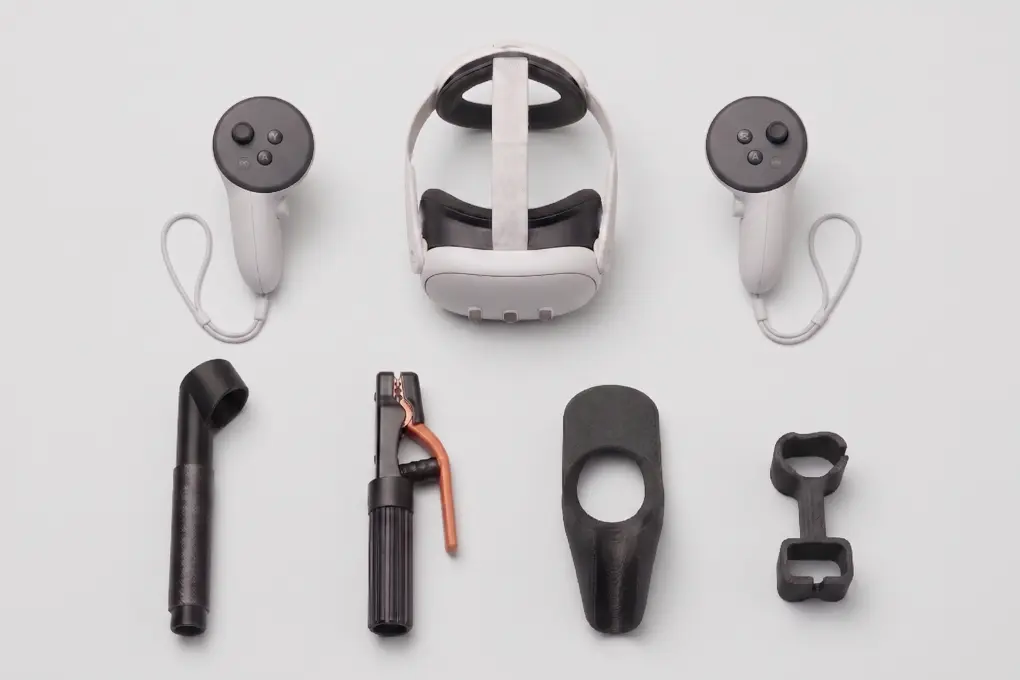

製品内容

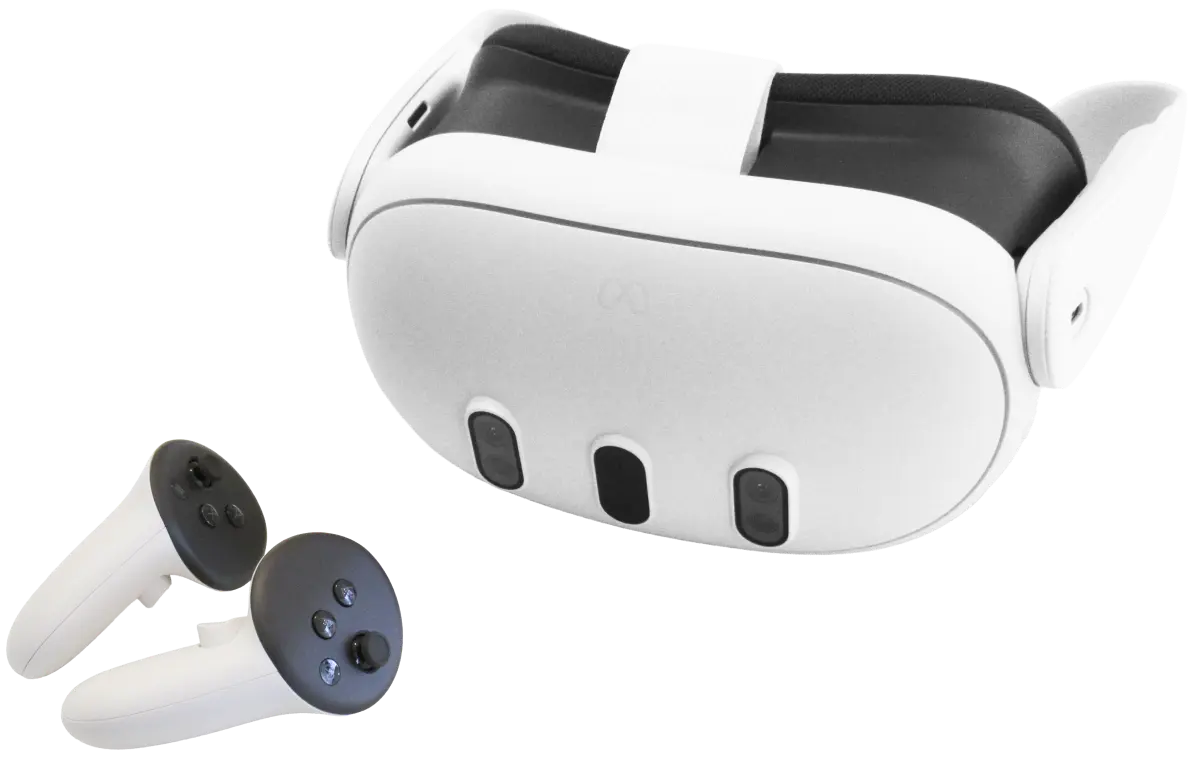

VRヘッドセット※

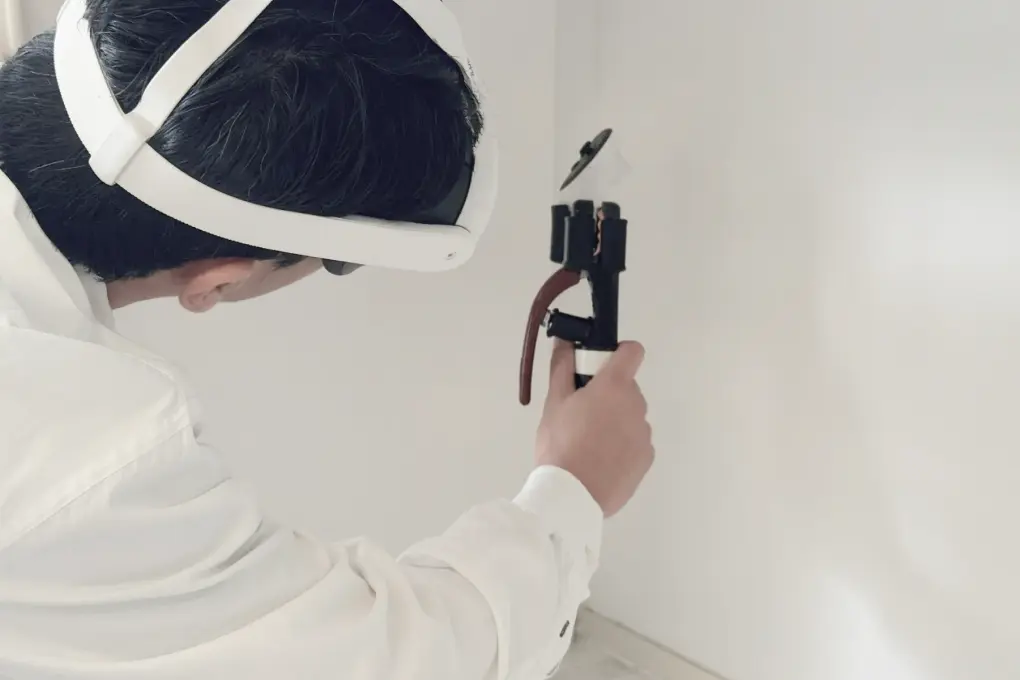

専用コントローラー

溶接項目

※ナビゲーション表記は英語への変更が可能
※電流は１０段階の調節が可能

アーク溶接
姿勢：下向き/横向き/立向
板厚：9㎜/19㎜
棒径：2㎜/4㎜
母材の形状：ビードオン、隅肉（多層）、開先あり（裏当て金あり）
半自動溶接
姿勢：下向き/横向き/立向
板厚：9㎜/19㎜
棒径：1.2㎜
母材の形状：ビードオン、隅肉（多層）、開先あり（裏当て金あり）
TIG溶接
姿勢：下向き/横向き/立向
板厚：4.5㎜
棒径：2.4㎜
母材の形状：ビードオン、隅肉（多層）、開先あり

※VRヘッドセット以外に、専用アタッチメント、15ワット電源アダプター、単3電池、眼鏡スペーサーを同梱します。
※レポート/ログ機能とは、サーバーを利用して研修レポートが閲覧できる機能です。
※対応言語：日本語/英語/スペイン語/ベトナム語/タイ語

03FLOW

導入の流れ

edit
STEP 01

申し込み/支払い

製品導入をご検討の方は、コベルコ溶接テクノ(株)よりご案内・デモ体験を受けていただけます。詳しくはメールにてお問い合わせください。

cart
STEP 02

商品の到着

お手元に商品が到着しましたらスタートアップガイドに沿ってコントローラーやアタッチメントを準備してください。

flag
STEP 03

研修スタート

プログラムに沿ってトレーニングを行います。

アプリの操作方法やアカウント登録の方法がわかりづらい場合は、ご利用者様専用のカスタマーサポートへご連絡ください。

check
STEP 04

レポートで確認

使用者ごとにＩＤを割り振っておくとwebページでトレーニングレポートを見ることができます。※レポートを確認するには、レポート/ログ機能へのお申し込みとwifi環境が必要になります。

04SPEC / PRICE

導入事例

社内での新人研修に使用し、
実技以上の習熟効果を確認。

コベルコE&Mにて2020年6月に実施した社内での新人研修においてナップ溶接トレーニングを使用。対象者を実技組とＶＲ組に分け、組ごとの成長率を比較検証し実技以上の習熟効果を確認。その後研修ラインナップを追加し12月から販売を行うに至りました。

実技組
実技組
VR組
VR組
評価方法
研修生を実技組とＶＲ組に分けトレーニングを行い、その後実際に行った溶接のビードを複数の熟練工が確認し社内基準に基づいて10点満点の点数評価。

研修結果と平均点の推移

グラフ
  1. VR組は評価点数のバラツキが少なく、全員が一定レベルに到達している。
  2. 平均3.5点程度までの達成時間の評価では、VR組は、2日程度で達成、実技組は、3日程度で達成。初心者の習熟スピードアップに、効果があった。
  3. 最終評価時点で、4点以上の取得率は、VR組が高い傾向にある。（VR組100％、実技組50％）

講師からのコメント

講師
  • VR組の溶接未経験者の成長は、目に見えてわかりました。
  • １週間、VR組と実技組に分けて研修を行いましたが、最終の評価試験を見てもナップ溶接トレーニングの効果はあったと思います。
  • 研修生は、溶接のトレーニングを楽しみながら出来た事で溶接への関心が持て、レベルアップにつながったと思います。

05FAQ

よくあるご質問

メールにてお問い合わせください。コベルコ溶接テクノ㈱の担当者からご連絡をさし上げます。
大変申し訳ございませんが、家電量販店での販売は行っておりません。ご購入はこちらのサイトからのみとなります。
大変申し訳ございませんが、VR機器のみの販売にはご対応致しかねます。
溶接VRでは、実際の溶接機や母材は必要ありません。
ナップ溶接トレーニングの利用にはインターネット環境を必要としませんが、研修結果をサーバーへの保存と送信にはインターネット環境（Wi-Fi環境）が必要です。
眼鏡やコンタクトレンズ、マスクを装着しながらVR機器のご使用が可能です。
ナップ溶接トレーニングは屋外での研修は可能ですが、VR機器のレンズに直射日光が照射するとVR機器内のスクリーンが損傷する可能性があります。保管は外部光源が照射しないようお願いいたします。
株式会社コベルコE＆M様において、新人研修時の際に実際の資材を使用して溶接を行った組と、ナップ溶接トレーニングで研修を行った組で習熟度の比較を行いました。
ナップ溶接トレーニングは初学者が溶接を学習するためのプログラムです。実証実験によって、初学者に高い学習結果が実証されております。※どなたにでも効果があるというものではございません。
ナップ溶接トレーニングは初学者向けの研修プログラムです。時間や場所、練習 材料に制限がございませんので、ご使用者様は何度 でも研修が可能です。また、熟練者の作業映像やご自身の研修映像を何度も再生してご確認いただけます。
可能です。Meta Quest3端末をUSB Type-C-HDMI変換アダプターを介して、HDMIケーブルでディスプレイに直接投影する方式を推奨しております。
Active変換タイプに限られます。以下の製品は弊社で動作確認をしております。（2025/6/19時点）
エレコム株式会社商品
以下の製品については、給電しながらミラーリングできることを弊社で確認しております。（2025/6/19時点）
サンワサプライ株式会社商品
株式会社ユーグリーン・ジャパン商品
右コントローラーのボタンを長押しすることで、正面位置をリセットできます。
